Metode Pengkabelan Pemutus Sirkuit DC 1P/2P/3P/4P ing Sistem Sumber Daya UPS

Ing konfigurasi sistem sumber daya UPS, pemutus sirkuit DC nindakake fungsi dual isolasi lan proteksi arus luwih kanggo sirkuit baterei. Jinis-jinis sumber daya UPS sing beda-beda cocog karo voltase lan arus sing dirating baterei, saengga mbutuhake adaptasi pemutus sirkuit DC kanthi jumlah kutub sing beda. Artikel iki bakal rinci macem-macem cara wiring saka 1P / 2P / 3P / 4P DC pemutus sirkuit Applied ing sistem UPS.

1. Pemutus sirkuit duwe paramèter standar kalebu voltase sing dirating lan arus sing dirating (kanggo jinis 1P). Nalika paramèter kasebut gagal nyukupi syarat voltase lan saiki baterei, voltase lan arus operasi bisa ditambah kanthi nambahake jumlah kutub pemutus sirkuit lan nggunakake konfigurasi sambungan seri-podo. Khusus, sambungan seri nambah voltase nalika sambungan paralel nambah arus.Ing kene, kita njupuk voltase dirating 250V minangka conto.

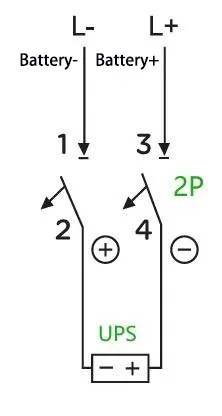

A:Contone: Kanggo UPS kanthi kapasitas 40 kVA lan senar baterei sing dirating 32 sel (voltase pangisian ekualiser: 14 V × 32 = 448 V; ana uga baterei kanthi voltase pangisian float mung 13,6 V, sing digunakake ing kene mung kanggo ilustrasi), arus operasi maksimum diitung minangka 40 kVA × 1.0 ÷ ÷ 3 ÷ 3 ÷ 1. A (asumsi faktor daya 1.0, efisiensi 90%, lan tegangan cut-off UPS-set 10 V saben sel). Ing kasus iki, pemutus sirkuit 2P 500 V 200 A cukup. Cara wiring minangka nderek:

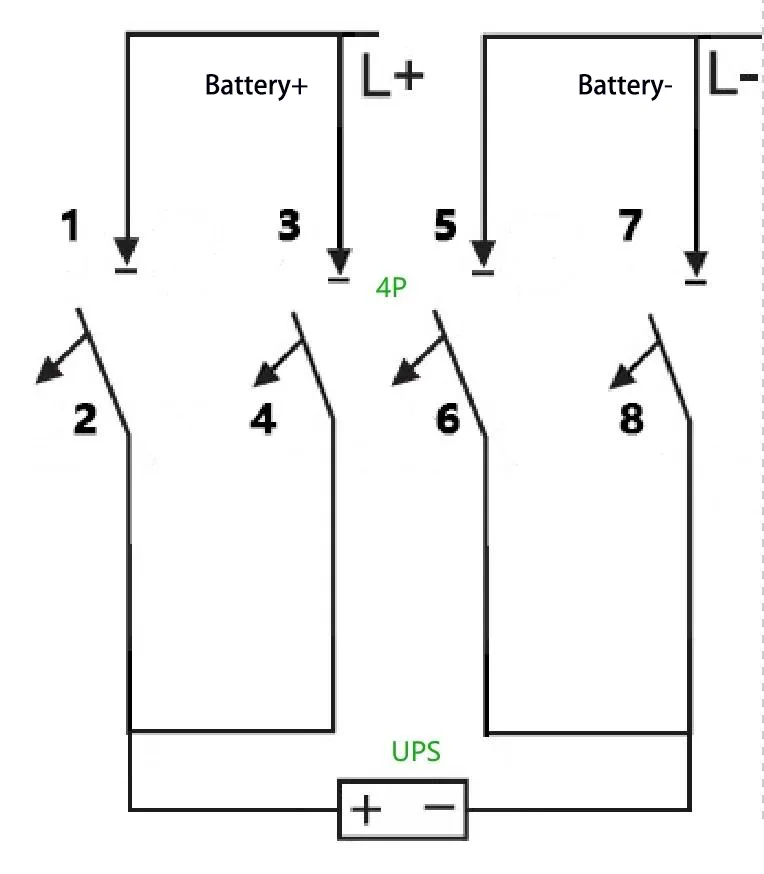

B:Kepiye yen pemutus sirkuit 2P 500 V 100 A digunakake? Keperluan iki bisa ditindakake kanthi pemutus sirkuit 4P-khusus, kanthi paralel rong set pemutus sirkuit 2P kanggo nambah kapasitas nggawa saiki. Cara wiring minangka nderek:

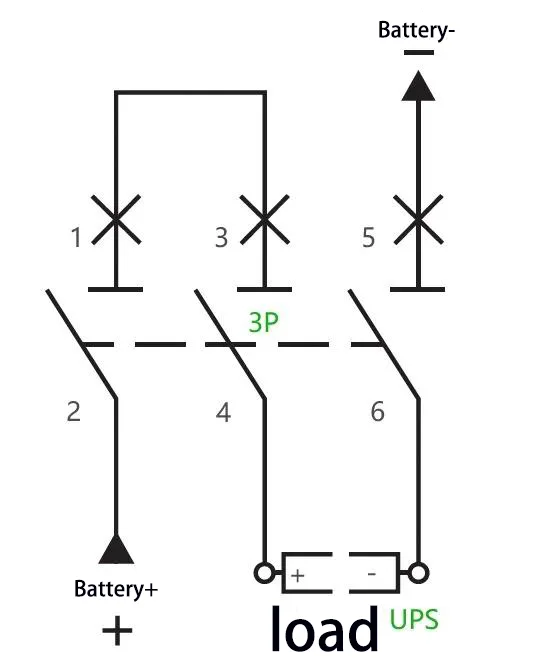

C:Contone: Kanggo UPS kanthi kapasitas 40 kVA lan senar baterei sing dirating 40 sel (equalizing voltase pangisian daya: 14 V × 40 = 560 V), arus operasi maksimum diwilang minangka 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 3P 7050 A. disambungake ing seri. Cara wiring minangka nderek:

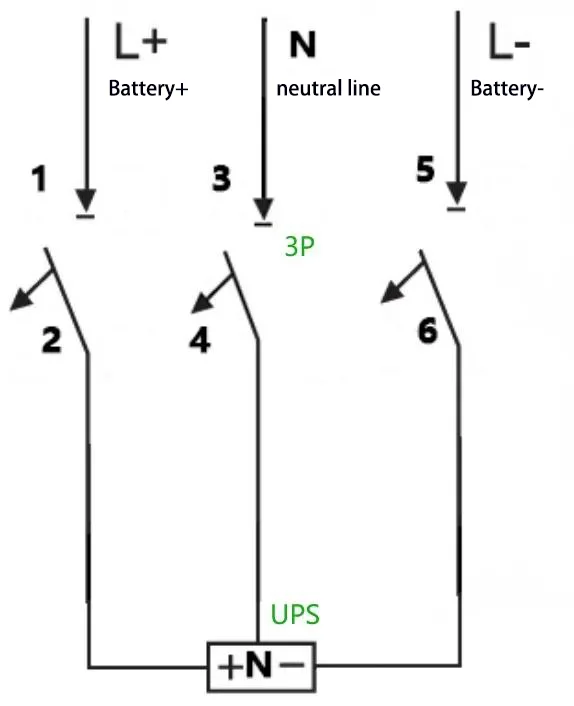

D:Contone: Kanggo UPS kanthi kapasitas 40 kVA, senar baterei sing dirating 32 sel, lan sambungan kabel netral (voltase daya equalizing: 14 V × 32 = 448 V, yaiku ± 224 V), arus operasi maksimum diitung minangka 40 kVA × 1.0 ÷ 90% ÷ 90% ÷ 10 V ÷ 3 9 A. 200 Pemutus sirkuit bisa diadopsi, lan cara pengkabelan kaya ing ngisor iki:

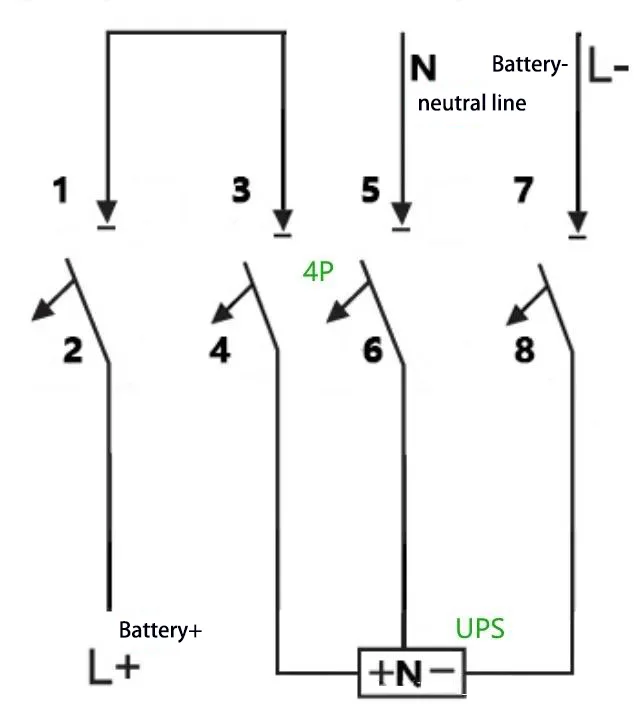

E:Contone: Kanggo UPS kanthi kapasitas 40 kVA, string baterei sing dirating 40 sel, lan sambungan kabel netral (voltase pangisian ekualiser: 14 V × 40 = 560 V, yaiku, ±280 V), arus operasi maksimum diitung minangka 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 1 4 A. 150 Pemutus sirkuit bisa diadopsi, kanthi rong kutub sing disambungake kanthi seri. Cara wiring minangka nderek:
